La construction d’un mur en ossature bois est une méthode de plus en plus prisée pour sa rapidité de mise en œuvre et ses performances thermiques, avec des montants espacés régulièrement de 40 à 60 cm. Ce type de structure est composé d’éléments en bois assemblés pour former des modules,
En résumé:
- Un mur en ossature bois est constitué de montants verticaux et de lisses horizontales, souvent de sections 45×145 mm ou 45×220 mm.
- Le contreventement, généralement en panneaux OSB, assure la rigidité et la stabilité, avec des règles de fixation précises.
- La lisse d’ancrage, posée sur une bande d’arase et fixée à la dalle béton, assure la liaison au sol et protège contre les remontées capillaires.

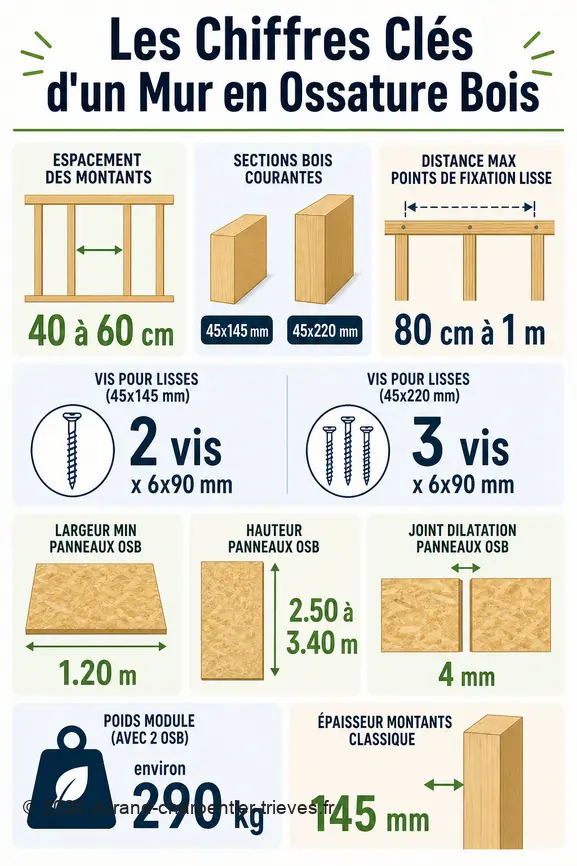

Chiffres clés:
| Donnée | Valeur |
|---|---|
| Entraxe des montants verticaux | 40 à 60 cm |
| Sections courantes montants et traverses | 45×145 mm ou 45×220 mm |
| Distance maximale fixation lisse d’ancrage | 80 cm à 1 mètre |
| Nombre de vis 6×90 mm (montants 45×145 mm) | 2 vis |
| Nombre de vis (montants 45×220 mm) | 3 vis |
| Largeur min. panneaux de contreventement OSB 3 pleins | 1,20 m |
| Hauteur panneaux de contreventement | 2,50 à 3,40 m |
| Joint de dilatation entre panneaux OSB | 4 mm |
| Espacement des vis contreventement OSB (périphériques) | 150 mm |
| Espacement des vis contreventement OSB (intermédiaires) | jusqu’à 300 mm |
| Poids d’un module (5 m x 2,80 m) | 190 kg (290 kg avec 2 panneaux OSB3 12 mm) |
| Épaisseur classique des montants | 145 mm (200 mm de plus en plus utilisé) |
Comment construire un mur en ossature bois: les étapes clés ?
La construction d’un mur en ossature bois se déroule en plusieurs étapes structurées, depuis la préparation des fondations jusqu’à la mise en place des éléments de rigidité. Une exécution méthodique garantit solidité et conformité aux normes.

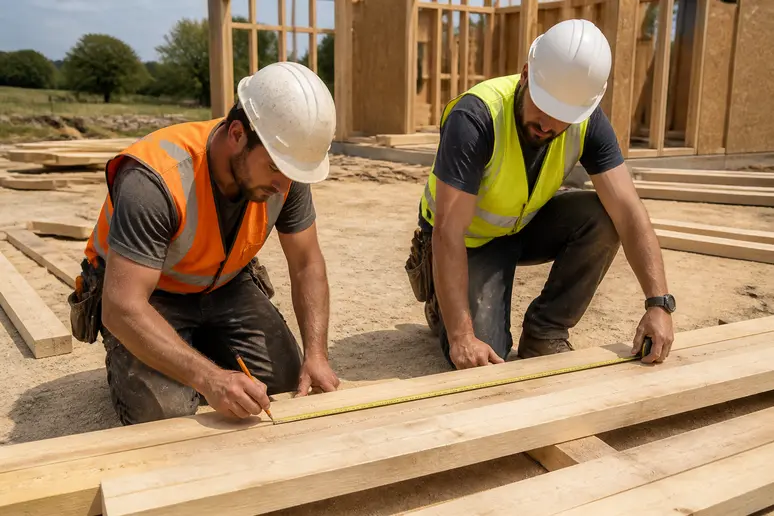

La première phase consiste à organiser votre espace de travail et à rassembler tous les matériaux nécessaires, en s’assurant que le bois d’ossature est de la bonne classe d’emploi et que la dalle de fondation est prête.
Comment préparer le chantier et les matériaux ?
Pour préparer votre chantier, assurez-vous d’avoir une dalle en béton stable, que ce soit sur terre-plein ou vide sanitaire. Le bois d’ossature destiné à l’extérieur doit être de classe de résistance au moins 3B, le douglas sans aubier étant une option adaptée, et pour la lisse d’ancrage, une classe d’emploi 3.2 minimum ou 4 est exigée.
La préparation inclut également le traçage précis de l’emplacement de la lisse d’ancrage sur la dalle. Disposez toutes les sections de bois (montants, lisses) et les panneaux OSB à portée de main, ainsi que les vis et outils de perçage et de vissage.
Quelles sont les sections de bois à utiliser ?
Les montants et traverses d’un mur en ossature bois sont généralement fabriqués avec des sections de bois spécifiques pour la robustesse de la structure. Les sections couramment utilisées sont de 45×145 mm ou 45×220 mm, offrant un équilibre entre résistance et capacité isolante.
L’épaisseur classique des montants est de 145 mm, mais il est de plus en plus fréquent de choisir un format de 200 mm. Ce choix permet d’intégrer une épaisseur d’isolant plus importante, pour une meilleure performance thermique. La cohérence des sections assure l’assemblage.
Comment assembler les montants et les lisses ?
L’assemblage des montants et des lisses forme le squelette de votre mur en ossature bois. Le processus implique de positionner les montants verticaux entre les lisses hautes et basses, en respectant un entraxe de 60 cm et en tenant compte de leur épaisseur
Pour fixer ces éléments entre eux, il faut visser les lisses aux montants. Utilisez deux vis de 6×90 mm pour des montants de 45×145 mm. Si vous travaillez avec des montants plus épais, de 45×220 mm, trois vis seront nécessaires pour une fixation adéquate. La précision du vissage assure la rigidité du module.
Comment fixer le contreventement OSB ?
Le contreventement assure la rigidité structurelle de votre mur ossature bois. Il est généralement réalisé avec un voile travaillant en panneaux OSB, que vous fixerez sur l’une des faces de l’ossature, le plus souvent celle tournée vers l’extérieur.
Conformément au NF DTU 32.2 P1-1, chaque façade extérieure doit être équipée d’au moins deux panneaux de contreventement OSB 3 pleins, d’une largeur supérieure ou égale à 1,20 m et d’une hauteur comprise entre 2,50 et 3,40 m. Ménagez un joint de dilatation de 4 mm entre les panneaux pour anticiper les mouvements du bois.
Fixez les panneaux OSB avec soin: vissez-les sur toute leur périphérie à l’ossature. L’espacement des vis est de 150 mm sur les montants périphériques et les lisses, et peut aller jusqu’à 300 mm sur les montants intermédiaires. Un pare-pluie est ensuite posé sur les panneaux de contreventement pour assurer l’étanchéité à l’eau provenant de l’extérieur.
Quels sont les éléments essentiels d’un mur ossature bois ?
Un mur en ossature bois est bien plus qu’une simple superposition de planches; il s’agit d’un système constructif ingénieux où chaque composant joue un rôle vital pour la performance globale de la structure.
De la fondation aux panneaux extérieurs, une compréhension approfondie de ces éléments garantit une construction durable et conforme aux exigences techniques et environnementales actuelles.
Le rôle de la lisse d’ancrage et de la bande d’arase
La lisse d’ancrage est la première pièce de bois de votre ossature, directement en contact avec la dalle béton, et elle est fondamentale pour la stabilité de l’ensemble du mur. Son rôle est d’assurer une liaison solide et durable entre la maçonnerie et l’ossature bois.
Juste en dessous de la lisse d’ancrage, la bande d’arase, un film plastique, est positionnée. Cette bande est essentielle pour couper les remontées capillaires du sol, protégeant ainsi le bois de l’humidité et prolongeant sa durée de vie. Pour la fixation de la lisse d’ancrage sur la dalle béton, il est nécessaire de percer une chape dans la lisse d’ancrage pour y enfoncer le goujon d’ancrage, l’écrou et la rondelle, avec une distance entre les points de fixation de 80 cm à 1 mètre maximum en partie courante.
Composition de la structure: montants et traverses
La structure principale d’un mur en ossature bois est constituée d’un réseau de montants verticaux et de traverses, ou lisses, horizontales. Les montants verticaux sont espacés régulièrement de 40 à 60 cm et sont vissés sur les lisses hautes et basses, qui sont de la même section.
Cet assemblage crée le squelette du mur. Selon les dimensions du projet, plusieurs modules ainsi formés peuvent être assemblés pour constituer un mur complet. C’est l’imbrication précise de ces éléments qui confère au mur sa résistance aux charges verticales.
Importance du contreventement pour la rigidité
Le contreventement est un voile travaillant, le plus souvent réalisé en panneaux OSB, qui est fixé sur une face de l’ossature. Il est crucial pour assurer la rigidité et la stabilité de l’ensemble de la structure.
Ce contreventement permet au mur de résister aux efforts horizontaux, tels que le vent ou les contraintes sismiques, en plus des efforts verticaux. Sans lui, un mur en ossature bois serait beaucoup plus vulnérable aux déformations et à la perte d’intégrité structurelle, soulignant son importance capitale dans la construction.
Comment assurer la stabilité et la sécurité lors du montage ?
Le levage et la liaison des murs en ossature bois sont des étapes critiques qui demandent une attention particulière à la stabilité et à la sécurité. Des murs mal levés ou mal liés peuvent compromettre l’intégrité de toute la construction.
Il est donc impératif de suivre des méthodes éprouvées et d’utiliser le bon matériel pour garantir que chaque élément soit parfaitement en place et sécurisé, assurant ainsi la solidité de l’édifice.

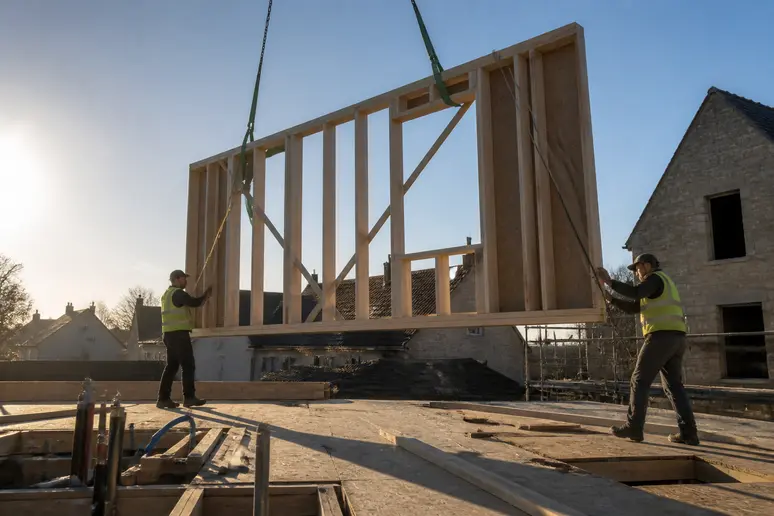

Quelle est la méthode de levage des murs ?
Le levage des murs en ossature bois est une opération qui requiert de la force et de la méthode, étant donné le poids des modules. Un module d’environ 5 m de long et 2,80 m de haut pèse environ 190 kg, et avec deux panneaux OSB3 de 12 mm, ce poids peut atteindre environ 290 kg.
Pour maintenir un mur en aplomb durant le levage et son positionnement, il est impératif d’utiliser des écharpes. Ce sont des montants de 45×95 mm que l’on visse temporairement sur la lisse d’ancrage au sol et sur un montant vertical du mur, offrant un soutien essentiel jusqu’à la fixation définitive.
Comment lier les murs entre eux et à la lisse d’ancrage ?
La liaison des murs entre eux et à la lisse d’ancrage est la garantie d’une structure cohésive et résistante. Une fois les murs levés et stabilisés, leur fixation à la lisse d’ancrage et la jonction des modules entre eux doivent être réalisées avec rigueur.
Il est conseillé d’utiliser des vis tête large (tête rondelle) à filetage partiel de 6×80 mm pour ces fixations. Ces vis offrent une meilleure surface d’appui et une résistance accrue, assurant que l’ensemble de l’ossature bois soit solidement lié à sa fondation et que chaque module forme un tout indissociable avec les autres.
Quels sont les avantages d’un mur ossature bois ?
Les murs à ossature bois présentent de nombreux avantages qui les distinguent des constructions traditionnelles en béton, parpaings ou briques. Ces bénéfices se manifestent à plusieurs niveaux, de la performance environnementale à la qualité de vie à l’intérieur de l’habitat.
En premier lieu, l’ossature bois est reconnue pour être plus écologique. Le bois est une ressource renouvelable qui capte le carbone, contribuant ainsi à réduire l’empreinte environnementale du bâtiment. De plus, la construction en bois est souvent plus rapide et génère moins de déchets sur le chantier.
Ensuite, l’isolation est un point fort majeur des murs en ossature bois. Le bois lui-même est un bon isolant thermique, et l’espace entre les montants permet d’insérer des épaisseurs conséquentes d’isolant. Cette capacité isolante supérieure se traduit par des factures de chauffage réduites et un confort thermique accru tout au long de l’année.
Enfin, la légèreté de la structure en bois par rapport aux matériaux maçonnés peut simplifier les fondations et offrir une plus grande flexibilité architecturale. Cela permet des constructions plus complexes ou sur des terrains moins porteurs. L’ossature bois est une solution durable, performante et adaptable, répondant aux défis actuels de la construction résidentielle.
Les informations de cet article sont fournies à titre indicatif. Pour tout projet de travaux, consultez un professionnel qualifié qui pourra évaluer votre situation spécifique selon les normes en vigueur.
FAQ
Quels sont les principaux matériaux nécessaires pour un mur en ossature bois ?
Les principaux matériaux incluent des montants et des lisses en bois, généralement de sections 45×145 mm ou 45×220 mm, des panneaux OSB pour le contreventement, une bande d’arase en film plastique, des vis adaptées, et des goujons d’ancrage pour la fixation à la dalle béton.
À quelle fréquence doit-on fixer la lisse d’ancrage à la dalle ?
La lisse d’ancrage doit être fixée à la dalle béton avec un espacement des points de fixation allant de 80 cm à 1 mètre maximum en partie courante, garantissant ainsi une répartition homogène des charges et une bonne tenue.
Quel est le rôle du contreventement dans une ossature bois ?
Le contreventement, souvent réalisé avec des panneaux OSB, assure la rigidité et la stabilité de l’ensemble du mur. Il résiste aux efforts horizontaux et verticaux, empêchant la déformation de la structure sous l’effet du vent ou d’autres contraintes.
Pourquoi faut-il un joint de dilatation entre les panneaux OSB ?
Un joint de dilatation de 4 mm est nécessaire entre les panneaux de contreventement OSB pour permettre au bois de travailler et de se dilater naturellement sous l’effet des variations d’humidité et de température. Cela prévient les contraintes internes et les fissures potentielles.
Les murs en ossature bois sont-ils plus isolants que les murs traditionnels ?
Oui, les murs en ossature bois sont considérés comme plus isolants que les murs en béton, parpaings ou briques. Leur conception permet d’intégrer des épaisseurs importantes d’isolant dans l’espace créé par les montants, améliorant ainsi considérablement les performances thermiques de l’enveloppe du bâtiment.
