Calculer précisément la section d’une poutre en bois sur deux appuis garantit la solidité et la durabilité de toute structure, qu’il s’agisse d’une charpente ou d’un plancher.
Cette démarche prend en compte plusieurs critères essentiels, tels que les dimensions de la poutre, l’essence de bois choisie et la charge qu’elle devra supporter, avec des modules d’élasticité pouvant varier de 10 000 à 14 500 N/mm² pour les bois courants. Un dimensionnement rigoureux évite les déformations excessives (flèche) et assure la conformité aux exigences de sécurité.
La section d’une poutre en bois résulte d’un calcul méthodique qui intègre des notions de résistance des matériaux. Que l’on travaille sur une nouvelle construction ou une rénovation, comprendre les principes du moment quadratique, du moment fléchissant et des charges appliquées s’avère indispensable. L’objectif est de trouver l’équilibre entre une section suffisante pour résister aux contraintes et une optimisation des matériaux.
En résumé:
- Le dimensionnement d’une poutre en bois s’appuie sur la largeur, la hauteur, la longueur, l’essence du bois et la charge répartie.
- La flèche est calculée à l’aide de formules spécifiques incluant le moment quadratique (base x hauteur³ / 12) et le module d’élasticité du bois.
- Des classes de structure du bois massif résineux, comme C16 à C35, doivent être considérées pour un dimensionnement adéquat.

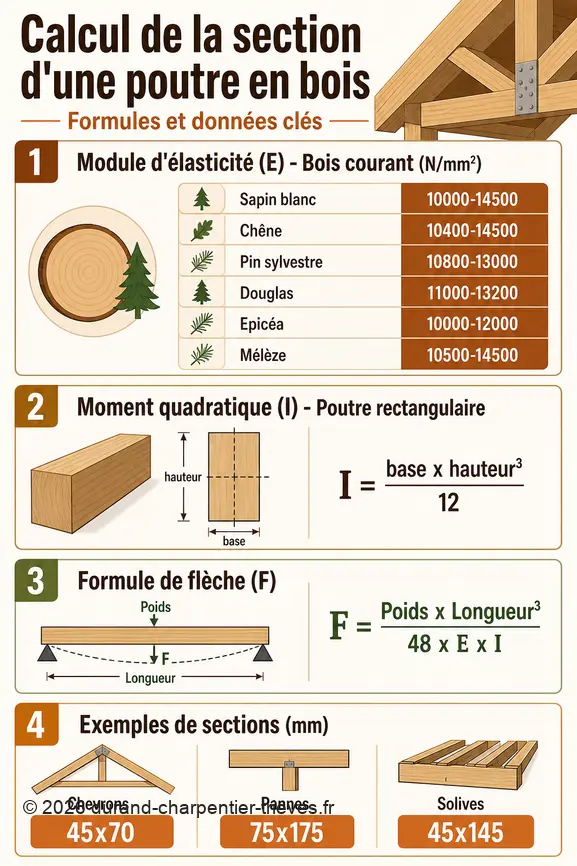

Chiffres clés
| Donnée | Valeur |
|---|---|
| Module d’élasticité (E) moyen pour le bois | 10 000 à 14 500 N/mm² (selon l’essence) |
| Section courante pour chevrons | 45 x 70 mm |
| Section courante pour pannes | 75 x 175 mm |
| Section courante pour solives | 45 x 145 mm |
| Classes de structure du bois résineux | C16, C18, C22, C24, C27, C30, C35 |
Quels sont les critères essentiels pour calculer la section d’une poutre en bois sur 2 appuis ?
Le dimensionnement d’une poutre en bois sur deux appuis repose sur plusieurs critères fondamentaux déterminant sa capacité à résister aux contraintes. Ces éléments incluent la largeur (b), la hauteur (h) et la longueur (L) de la poutre, mais aussi l’essence du bois choisi et la charge répartie (W ou P) qu’elle devra supporter. Une évaluation précise de ces facteurs garantit la stabilité et la sécurité de l’ouvrage, qu’il s’agisse d’une charpente ou d’un plancher.
Prendre en compte ces différents paramètres dès le début du projet anticipe les comportements mécaniques de la poutre et évite les calculs erronés. Chaque critère interagit avec les autres, et une modification de l’un peut avoir des répercussions significatives sur la section finale requise. L’approche doit être méthodique pour optimiser l’utilisation du bois tout en respectant les normes de construction.
Quelles dimensions considérer (largeur, hauteur, longueur) ?
Les dimensions physiques de la poutre, à savoir sa largeur (b), sa hauteur (h) et sa longueur (L), constituent les premiers paramètres à définir pour le calcul de sa section. La longueur de la poutre, qui correspond à la portée entre ses deux appuis, est un facteur prépondérant car elle influe de manière exponentielle sur la flèche et le moment fléchissant. Plus la portée est grande, plus la hauteur de la poutre devra être importante pour compenser les contraintes de flexion.
La largeur et la hauteur, qui définissent ensemble la section transversale, sont également déterminantes. La hauteur (h) joue un rôle plus significatif que la largeur (b) dans la résistance à la flexion, car elle est cubée dans le calcul du moment quadratique. Une légère augmentation de la hauteur peut donc entraîner un gain en rigidité, permettant ainsi de mieux gérer les charges et les déformations.
Comment choisir l’essence de bois ?
Le choix de l’essence de bois influence directement le module d’élasticité (E) de la poutre, une valeur clé dans les calculs de déformation. Les bois courants comme le sapin blanc, le chêne, le pin sylvestre, le douglas, l’épicéa ou le mélèze présentent des coefficients d’élasticité variés, allant approximativement de 10 000 à 14 500 N/mm² à 12-16% d’humidité. Chaque essence possède ses propres caractéristiques mécaniques qui la rendent plus ou moins adaptée à certaines applications structurelles.
Au-delà du module d’élasticité, la classe de structure du bois doit être considérée, notamment pour le bois massif résineux, qui se décline en catégories telles que C16, C18, C22, C24, C27, C30, C35. Ces classifications garantissent des propriétés mécaniques spécifiques et une qualité homogène du matériau, influençant directement la résistance de la poutre et la validité de son dimensionnement. Sélectionner une essence et une classe adaptées à la charge et à la portée est donc une étape cruciale.
Quelle est l’importance de la charge répartie ?
La charge répartie (W ou P) représente l’ensemble des forces exercées sur la poutre sur toute sa longueur et constitue un élément critique du calcul de section. Cette charge doit inclure le poids propre de la poutre, mais aussi toutes les charges permanentes et temporaires qu’elle devra supporter. Une sous-estimation de cette charge peut avoir des conséquences désastreuses sur la stabilité de la structure et entraîner des défaillances.
Pour une charpente, par exemple, la charge répartie englobe le poids de la couverture, des liteaux, de l’isolant, de la volige, des tuiles, ainsi que les charges climatiques comme la neige. Dans le cas d’un plancher, il faut ajouter le poids du parquet ou revêtement, des tasseaux, des entretoises, des meubles et des occupants. Chaque composant contribue à la charge totale, et une analyse exhaustive est indispensable pour un dimensionnement sûr et conforme.
Comment calculer la flèche et le moment fléchissant d’une poutre en bois ?
Le calcul de la flèche et du moment fléchissant sont deux étapes cruciales pour évaluer la capacité d’une poutre en bois à supporter les charges sans déformation excessive ou rupture.
Le moment fléchissant maximal (Mmax) pour une poutre sur deux appuis soumise à une charge répartie (q) sur une longueur (L) se détermine par la formule Mmax = q x L² / 8, indiquant la zone de contrainte la plus élevée. Parallèlement, l’effort tranchant maximal (Vmax), qui se concentre aux appuis, est donné par Vmax = q x L / 2.
Ces calculs permettent non seulement de vérifier la résistance de la poutre, mais aussi de s’assurer qu’elle répond aux critères de rigidité. Une poutre en bois en lamellé-collé peut d’ailleurs être proposée en contre-flèche, une technique qui consiste à lui donner une courbure initiale vers le haut pour compenser la déformation future. La bonne compréhension de ces concepts est fondamentale pour tout dimensionnement structurel.
Quelle formule pour le moment quadratique (I) ?
Le moment quadratique (I), aussi appelé moment d’inertie, est une propriété géométrique essentielle de la section de la poutre qui exprime sa résistance à la flexion. Pour une poutre rectangulaire installée « sur chant », c’est-à-dire avec sa plus grande dimension en hauteur, sa formule de calcul est simple: I = (base x hauteur³) / 12. Cette formule met en évidence l’importance capitale de la hauteur de la poutre, puisque celle-ci est cubée dans le calcul du moment quadratique.
Une augmentation même minime de la hauteur de la section transversale a un impact considérable sur la valeur du moment quadratique et, par extension, sur la rigidité de la poutre. Ce facteur « I » est donc un levier puissant pour optimiser la résistance à la déformation sans nécessairement augmenter la quantité de bois utilisée de manière proportionnelle. Il est fondamental de le calculer avec précision pour obtenir un dimensionnement fiable.
Comprendre le module d’élasticité (E) des différentes essences de bois.
Le module d’élasticité (E), également appelé module de Young, est une caractéristique intrinsèque à chaque essence de bois qui mesure sa rigidité. Il représente la capacité du bois à se déformer élastiquement sous une contrainte et à retrouver sa forme initiale.
Les coefficients d’élasticité varient significativement selon les essences: le sapin blanc et l’épicéa affichent environ 10 000 à 14 500 N/mm², tandis que le chêne se situe entre 10 400 et 14 500 N/mm².
Le pin sylvestre varie de 10 800 à 13 000 N/mm², le douglas de 11 000 à 13 200 N/mm², et le mélèze de 10 500 à 14 500 N/mm² pour une humidité de 12-16%.
Ce module « E » est un paramètre clé dans le calcul de la flèche, car un bois avec un E élevé sera plus rigide et se déformera moins sous une même charge. Il est donc crucial de choisir une essence dont le module d’élasticité correspond aux exigences structurelles du projet et aux contraintes imposées. Un module d’élasticité adéquat assure la bonne tenue de la poutre dans le temps et sa capacité à supporter les charges prévues sans défaillance.
Quelle est la formule de calcul de la flèche (F) ?
La flèche (F) est la déformation verticale que subit une poutre sous l’effet des charges qui lui sont appliquées. Sa valeur doit rester dans des limites acceptables définies par les normes de construction pour éviter tout désagrément esthétique ou fonctionnel.
La formule générale pour calculer la flèche d’une poutre sur deux appuis avec une charge répartie est la suivante: F = (Poids x Longueur³) / (48 x Elasticité x I).
Dans cette équation, le « Poids » représente la charge totale appliquée, « Longueur » est la portée de la poutre, « Elasticité » correspond au module d’élasticité du bois, et « I » est le moment quadratique de la section.
Cette formule montre clairement l’influence majeure de la longueur de la poutre, qui est cubée et donc a un impact exponentiel sur la flèche. Une petite augmentation de la portée peut entraîner une flèche beaucoup plus importante. Inversement, l’élasticité et le moment quadratique sont au dénominateur, ce qui signifie qu’une plus grande rigidité du bois ou une section plus performante réduisent la flèche de manière efficace. La vérification de cette flèche est une étape de validation du dimensionnement de la poutre.
Quelles sont les charges à prendre en compte pour une poutre en bois ?
Le calcul des charges est une phase déterminante du dimensionnement d’une poutre en bois, car il conditionne directement la résistance et la stabilité de l’ensemble de la structure. Il s’agit de considérer non seulement le poids propre de la poutre elle-même, mais aussi toutes les charges permanentes et d’exploitation qu’elle sera amenée à supporter.
Pour une charpente, cela inclut le poids des liteaux, de l’isolant, de la volige et de la tuile, sans oublier les charges climatiques comme la neige. L’exactitude de cette évaluation est primordiale pour éviter tout risque de sous-dimensionnement.
Dans le cas d’un solivage, l’estimation des charges doit englober le poids des éléments de la structure du plancher tels que les bois, les tasseaux et les entretoises, ainsi que le revêtement de sol (parquet par exemple). Il est également impératif d’intégrer les charges d’exploitation, c’est-à-dire le poids des meubles et celui des occupants de l’espace. Un recensement exhaustif de ces charges garantit un calcul de section robuste et adapté à l’usage futur de la construction.
Calcul des charges pour une charpente (couverture, neige).
Le calcul des charges pour une charpente exige une attention particulière à la composition de la toiture et aux contraintes environnementales. La charge permanente doit intégrer le poids de la couverture (tuiles, ardoises), le poids des liteaux qui la soutiennent, celui de la volige ou du platelage, ainsi que l’isolant thermique installé. Chaque matériau apporte sa contribution à la charge totale, et ces valeurs doivent être additionnées avec précision.
Au-delà des charges permanentes, il est crucial de prendre en compte les charges climatiques, notamment le poids de la neige et les effets du vent. La quantité de neige peut varier considérablement selon la région et l’altitude, et les normes locales de construction fournissent des valeurs spécifiques à intégrer. Une erreur dans l’évaluation de ces charges peut compromettre gravement la sécurité de la charpente et de l’habitation.
Calcul des charges pour un plancher (meubles, occupants).
Pour un plancher, le calcul des charges doit différencier les charges permanentes des charges d’exploitation. Les charges permanentes comprennent le poids propre des éléments structurels du solivage (les solives elles-mêmes, les tasseaux, les entretoises), ainsi que le poids du revêtement de sol, qu’il s’agisse de parquet, de carrelage ou d’un autre matériau. Ces charges sont fixes et constantes au fil du temps.
Les charges d’exploitation, quant à elles, sont variables et incluent le poids des meubles et des occupants de la pièce. Ces charges sont estimées selon l’usage de la pièce (habitation, bureau, stockage, etc.) et doivent respecter les normes en vigueur. Il est primordial de ne pas sous-estimer ces charges variables, car elles peuvent exercer une pression importante sur la poutre, entraînant une flèche excessive ou une défaillance structurelle si la section n’est pas correctement dimensionnée.
Existe-t-il des outils pour simplifier le calcul de section ?
Face à la complexité des formules de résistance des matériaux, des outils numériques et graphiques ont été développés pour simplifier et accélérer le calcul de section des poutres en bois. Ces aides précieuses permettent aux professionnels et aux particuliers avertis de vérifier rapidement la pertinence d’un dimensionnement. Une calculette de vérification de flèche est, par exemple, disponible pour les poutres et solives sur deux appuis avec charge répartie, offrant une solution pratique pour valider les paramètres. Ces instruments apportent une aide notable pour fiabiliser le processus de conception.
L’utilisation de ces outils ne remplace pas une compréhension fondamentale des principes mécaniques, mais elle permet de réduire les erreurs manuelles et d’optimiser le temps de calcul. Ils sont particulièrement utiles pour des vérifications préliminaires ou pour des projets où les conditions sont standards. Ils aident à confronter les dimensions choisies avec les contraintes de charges et les propriétés du bois, garantissant ainsi une structure conforme et sécurisée.
Utilisation des calculettes de dimensionnement.
Les calculettes de dimensionnement sont des outils interactifs qui facilitent grandement la vérification des sections de poutres en bois. En entrant simplement les paramètres clés comme la largeur, la hauteur, la longueur de la poutre, l’essence du bois et la charge répartie, ces outils effectuent les calculs complexes de flèche et de résistance. Ils sont particulièrement utiles pour confirmer qu’une section donnée supportera la charge sans dépasser la flèche maximale admissible, ce qui est une exigence normative.
Ces calculettes peuvent également aider à explorer différentes options de bois ou de dimensions pour trouver la solution la plus économique et la plus adaptée au projet. Elles constituent une ressource précieuse pour les professionnels qui cherchent à optimiser leurs choix de matériaux et à valider leurs hypothèses de conception. Leur interface intuitive rend le dimensionnement des poutres plus accessible, même si l’expertise humaine reste indispensable pour interpréter les résultats.
Comprendre les abaques de charges.
Les abaques de charges sont des graphiques ou des tableaux pré-calculés qui fournissent des informations sur les sections de poutres nécessaires en fonction de la portée et des charges appliquées. Ces outils visuels simplifient la sélection d’une section appropriée sans avoir à réaliser des calculs complexes à chaque fois. Ils compilent des données pour des charges réparties et temporaires courantes, offrant des solutions rapides pour le dimensionnement des structures en bois.
Typiquement, un abaque permet de visualiser quelle section de poutre (par exemple, 45×70 mm, 75×175 mm, 45×145 mm) est recommandée pour une portée donnée et une catégorie de charge spécifique. Comprendre comment lire et interpréter ces abaques est une compétence utile pour tout constructeur, car cela permet une première estimation rapide et fiable des dimensions nécessaires. Bien qu’ils soient pratiques, il est toujours recommandé de vérifier les calculs précis pour des cas spécifiques ou des charges atypiques.
Quelles sont les sections de poutre bois courantes pour différentes portées ?
Le choix des sections de poutres en bois est souvent guidé par des dimensions courantes adaptées à des portées et des usages spécifiques, bien que chaque projet doive faire l’objet d’un calcul rigoureux. Pour des chevrons par exemple, qui supportent principalement la couverture sur des portées généralement courtes et avec des charges légères, une section de 45 x 70 mm est souvent adaptée. Ces dimensions sont un bon point de départ pour des toitures de petite envergure ou des extensions, garantissant une rigidité suffisante pour leur rôle.
En ce qui concerne les pannes, des éléments qui soutiennent les chevrons et transmettent les charges à la charpente, une section de 75 x 175 mm peut convenir pour des portées courtes. Ces dimensions offrent une robustesse accrue par rapport aux chevrons, permettant de supporter des charges plus importantes.
Pour les solives, qui composent le plancher et doivent supporter des charges d’exploitation, une section de 45 x 145 mm est couramment utilisée. Ces dimensions standards sont des indicateurs pour les professionnels, facilitant une première approche du dimensionnement avant des vérifications plus détaillées.
Il est important de noter que ces sections courantes ne sont que des exemples et que les exigences spécifiques de chaque projet, incluant l’essence du bois, les classes de structure (telles que C16, C18, C22, C24, C27, C30, C35), ainsi que les charges exactes, peuvent nécessiter des ajustements. La flexibilité du bois en tant que matériau permet d’adapter les sections avec précision, garantissant à la fois la performance structurelle et l’optimisation des ressources.
Quelles sont les erreurs courantes à éviter lors du dimensionnement ?
Le dimensionnement d’une poutre en bois, bien que guidé par des formules précises, peut être sujet à des erreurs qui compromettent la performance ou la sécurité de la structure. Parmi les écueils les plus fréquents, l’oubli du phénomène de « fluage » est significatif; ce phénomène peut intensifier la flèche sur une poutre en bois, surtout pour des charges lourdes et maintenues sur de longues durées.
De plus, ne pas prendre en compte les classes de structure du bois massif résineux, telles que C16, C18, C22, C24, C27, C30, C35, représente une négligence importante qui peut altérer la précision du calcul.
Une autre erreur courante est la sous-estimation des charges, qu’elles soient permanentes ou d’exploitation, ou l’ignorance des charges climatiques spécifiques à la zone géographique du projet. Chaque composant structurel ou non structurel, ainsi que l’usage futur de l’espace, doit être correctement évalué. Éviter ces erreurs garantit un dimensionnement robuste et durable, en accord avec les exigences techniques et sécuritaires de la construction en bois.
Gérer le phénomène de fluage.
Le fluage est un phénomène propre au bois, caractérisé par une déformation progressive et irréversible de la poutre sous l’effet d’une charge constante et de longue durée. Cette déformation additionnelle s’ajoute à la flèche élastique initiale et peut, si elle n’est pas anticipée, entraîner une flèche totale excessive au fil du temps. Il est donc crucial de l’intégrer dans les calculs de dimensionnement, particulièrement pour les éléments soumis à des charges permanentes importantes comme les planchers ou les charpentes.
Ignorer le fluage peut mener à des surprises désagréables, comme l’apparition de fissures dans les cloisons ou des problèmes d’esthétique et de fonctionnalité. Les normes de construction intègrent des coefficients de fluage qui permettent d’ajuster les calculs de flèche pour tenir compte de cet effet. Une bonne gestion du fluage passe par un choix judicieux de l’essence du bois, un dimensionnement légèrement surévalué, ou l’utilisation de poutres en lamellé-collé qui peuvent être fabriquées avec une contre-flèche pour compenser cette déformation à terme.
L’importance de la classe de structure du bois.
La classe de structure du bois est un indicateur de ses propriétés mécaniques et de sa qualité, jouant un rôle déterminant dans le dimensionnement des poutres. Pour le bois massif résineux, ces classes sont normalisées, allant de C16 à C35 (C16, C18, C22, C24, C27, C30, C35), chaque indice correspondant à des résistances minimales garanties en flexion, compression et traction. Ne pas tenir compte de cette classification lors du calcul de section est une erreur qui peut gravement compromettre la sécurité et la conformité de l’ouvrage.
Choisir une classe de structure inférieure aux exigences réelles de charge ou de portée pourrait entraîner une poutre insuffisamment résistante, sujette à une flèche excessive ou même à la rupture. Inversement, sur-dimensionner systématiquement avec une classe trop élevée peut occasionner des coûts inutiles en matériaux. La classe de structure est un élément de calcul fondamental qui assure l’adéquation entre le matériau utilisé et les contraintes qu’il devra subir, garantissant ainsi la fiabilité du dimensionnement.
Les informations de cet article sont fournies à titre indicatif. Pour tout projet de travaux, consultez un professionnel qualifié qui pourra évaluer votre situation spécifique selon les normes en vigueur.
FAQ
Quelle est la première étape pour calculer la section d’une poutre en bois ?
La première étape consiste à déterminer précisément les dimensions de la poutre (largeur, hauteur, longueur), l’essence du bois à utiliser, et surtout la charge totale répartie qu’elle devra supporter. Ces critères initiaux sont fondamentaux pour établir les bases des calculs de résistance et de flèche.
Comment calculer le moment quadratique d’une poutre rectangulaire ?
Pour une poutre rectangulaire utilisée sur chant, le moment quadratique (I) se calcule en utilisant la formule simple: (base x hauteur³) / 12. Cette formule montre l’importance de la hauteur, dont l’influence est cubique sur la rigidité de la poutre.
Qu’est-ce que le module d’élasticité (E) du bois et pourquoi est-il important ?
Le module d’élasticité (E) est une mesure de la rigidité d’une essence de bois, indiquant sa capacité à résister à la déformation sous charge. Il est crucial car il entre directement dans le calcul de la flèche, avec des valeurs variant par exemple de 10 000 à 14 500 N/mm² pour des bois courants comme le sapin blanc ou le chêne.
Quelles sont les sections de poutre courantes pour des applications spécifiques ?
Des sections courantes sont utilisées selon l’application: pour des chevrons, une section de 45 x 70 mm est adaptée aux portées courtes et charges légères. Pour les pannes, 75 x 175 mm peut convenir pour des portées courtes, et pour les solives, 45 x 145 mm est une section fréquemment employée pour les planchers.
Quel est le risque du phénomène de fluage pour une poutre en bois ?
Le fluage est une déformation additionnelle et irréversible qui se produit sur une longue période sous l’effet d’une charge constante. Il peut intensifier la flèche totale d’une poutre en bois, en particulier pour des charges lourdes et prolongées, d’où l’importance de l’anticiper dans le dimensionnement pour éviter les problèmes structurels et esthétiques à long terme.
Les calculettes en ligne sont-elles fiables pour dimensionner une poutre ?
Les calculettes de vérification de flèche et de dimensionnement des poutres en ligne sont des outils pratiques pour faciliter et accélérer les calculs, notamment pour les poutres et solives sur deux appuis avec charge répartie. Elles peuvent aider à faire une première vérification ou à explorer différentes options de sections, mais une expertise humaine reste essentielle pour interpréter les résultats et prendre la décision finale.
